一、金屬鮑爾環填料

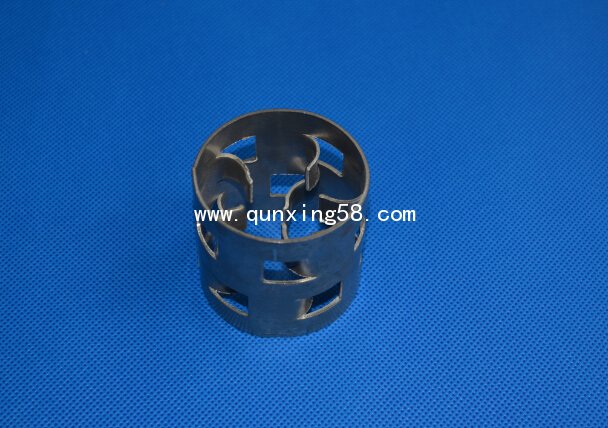

金屬鮑爾環填料是德國BASF公司開發的采用金屬薄板沖制而成，在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉，每個舌葉彎向環內，指向環心，在中心處幾乎相塔，上下兩層窗孔的位置相互錯開，一般開孔的總面積約為整個環壁面積的35%左右，使得塔內的氣體和液體能夠從窗口自由通過，目前鮑爾環填料仍是被采用的主要環形填料之一。
金屬鮑爾環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等。
　

金屬鮑爾環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 16	16160.5	143000	239	416	0.928	299
Φ 25	25250.5	51900	219	414.2	0.934	269
Φ 38	38380.7	13000	129	312	0.945	153
Φ 50	50500.8	6500	112.3	312.0	0.949	131
Φ 76	76761	1870	68	216	0.96	2

二、|填料

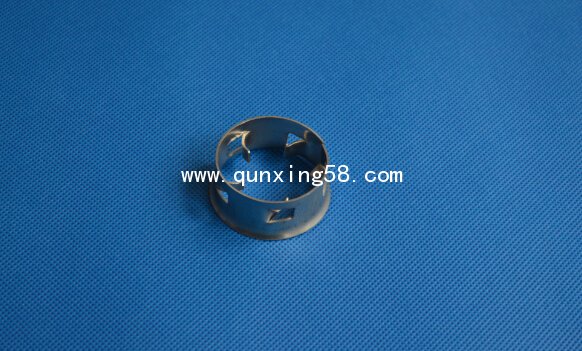

金屬階梯環填料是一種新型開孔型填料。它的高約為直徑的一半，一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，分離效率大大提高。
　　一般階梯環填料較鮑爾環填料的通量可提高10-20％，壓降低30-40％，分離效率視具體工藝均有不同程度的提高。到目前為止，全世界已有1000個以上的階梯環填料塔在吸收、汽蒸和蒸餾等操作中應用。根據具體情況，階梯環可以代拉西環，鮑爾環，泡罩板，浮閥板和篩板，達到高效，高產以及節能的目的。
　　金屬階梯環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。

金屬階梯環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	2512.50.5	97160	220	383.5	0.93	273.5
Φ 38	38190.8	31890	154.3	465.6	0.94	185.8
Φ 50	50280.8	11600	109.2	323.9	0.95	127.4
Φ 76	76381	3760	73.5	214.5	0.97	81

三、金屬矩鞍環填料

這種填料的形狀介于環形與鞍形之間，因而具有兩者之點。結構上金屬矩鞍環在鞍形基礎上了環形筋，避免了重疊，保證了一定的強度與剛性，沖出了幾個小爪，了所液攪動，強化了傳質，從而產生了的性能，是現今秀的散堆填料之一。金屬環矩鞍填料是美國Norton公司開發的，它的形狀介于環形與鞍形之間，因而兼有兩者之點。結構上金屬矩鞍環填料在鞍形基礎上增加了環形筋，避免了重迭，保證了一定的強度與剛性，沖出了幾個小爪，增加了氣液攪動，強化了傳質，從而產生了的性能。
　　金屬矩鞍形國內有簡稱為英特洛克斯填料，在上享有很高的聲譽。這種新型的高效填料，用于裝備新填料塔，其高度比板式塔降低35%，直徑減小30%，或提高效率10-30%，減少壓力損失20-60%。國內干式蒸餾代替濕式蒸餾試驗研究表明，可降低投資20%。總之，采用新型的環矩鞍可以增加產率低能耗或成本，提高分離效率。
　　金屬矩鞍環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。

金屬矩鞍環填料幾何特性數據

規格	腹徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重量 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	25200.6	101160	185.0	460	0.96	209.1
Φ 38	38300.8	24680	112.0	428	0.96	126.6
Φ 50	50401.0	10400	74.9	319	0.96	84.7
Φ 76	76601.2	3320	57.6	312	0.97	63.1

四、金屬共軛環填料

金屬共軛環填料的特點有：
①在塔內堆放時發生沿軸向重疊套合現象；
②其內肋結構呈共軛形狀，在塔內時很均勻，故使液體在填料表面上的分布也均勻；
③相鄰填料的內肋與表面接觸的點數多，可以加劇液體的聚散和表面更新；
這些特點使共軛環對流體的阻力小，而提供氣，液相接觸的表面大，從而已改善了填料的流體力學和傳質性能。所以共軛環填料是一種通量大、壓降低、傳質效率高、操作彈性大的填料。

金屬共軛環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 Kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 16	16230.4	211250	313	340	0.96	354
Φ 25	25250.5	75001	185	311.7	0.95	216
Φ 38	38380.7	19500	116	269	0.96	131
Φ 50	50500.8	9772	86	268	0.96	97
Φ 76	76761	3980	81	246	0.95	94.5

五、金屬拉西環填料

金屬拉西環填料是早開發的一種散堆填料。形狀簡單，它是高與直徑相等的圓環。大尺寸的拉西環（100mm以上）一般采用整砌方式規則填充，75mm以下的拉西環多采用亂堆方式裝填。
拉西環是在1914年被F.Rasching開發出來的。它是早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單，高度與直徑的尺寸相等。大尺寸的拉西環（100MM以上）一般采用整砌方式規則填充，而75MM尺寸以下的拉西環一般采用亂堆方式裝填。金屬拉西環被廣泛應用于很多領域，但是它的應用得主要的領域是作為催化劑支撐。
　　金屬拉西環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇?！?/td>

金屬拉西環填料幾何特性數據

型號	堆比重 (kg/m³)	堆積個數 （個/m³）	比表面積 (m²/m³)	空隙率 (%)
Φ 15150.3	379	230 000	350	95
Φ 15150.5	598	230 000	350	92
Φ 25250.5	400	50 000	220	95
Φ 25250.8	598	50 000	220	92
Φ 35350.8	430	19 000	150	93
Φ 50500.8	321	6500	110	95
Φ 80801.2	300	1600	65	96

六、金屬八四內弧環填料

金屬八四內弧環類似花環開關的金屬填料，也稱麥勒環填料。這種填料的特點是環壁開敞面積大，所以具有通量大、阻力小和傳質效率高等點。

金屬八四內弧環填料幾何特性數據

規格	高*厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	25*0.6	59200	250	420	0.93	310
Φ 38	38*0.6	14000	138	296	0.947	163
Φ 50	50*0.8	7000	121	350	0.95	144
Φ 76	76*1.0	1950	75	280	0.95	86
