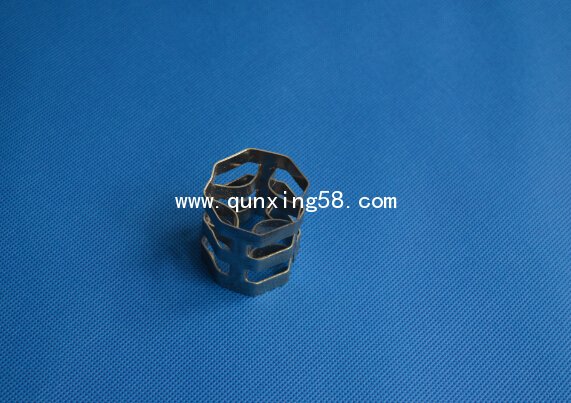

金屬矩鞍環填料金屬扁環 金屬共軛環填料金屬拉西環填料金屬八四內弧環填料

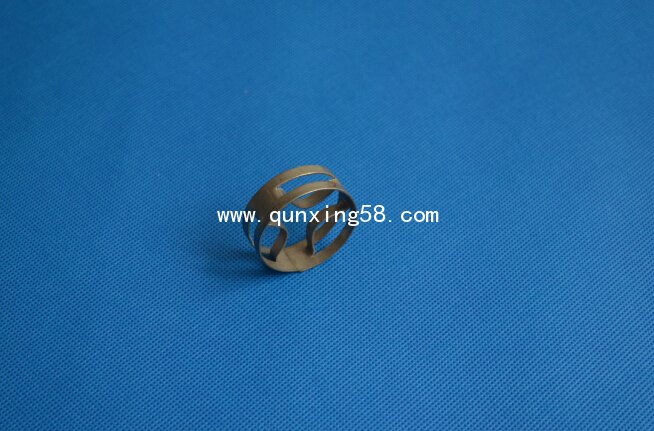

金屬扁環（HQB ring或Flat ring ,Supper Mini Ring、SMR）屬于短開孔環型填料，金屬扁環填料目前有兩種型號，即內彎弧形筋片扁環填料）和梅花扁環，其結構特點是高徑比為0.2－0.4，取消了階梯環的翻邊，采用內彎孤筋，提高填料強度，在亂堆時能有序排列，流道結構合理，圧降低，在處理能力和傳質性能上均有較大改善。

三、金屬八面四內弧環
八四內弧環：合理的幾何對稱性，構造均勻性好及高的空隙率，八弧圈與四弧圈順軸向交替安排，各弧段沿徑向環內折進，從而使填料表面連續而不斷開，且在空間均勻頒布與鮑爾環相比，通量可提高15-30%，壓降減少20-30%。

四、金屬共軛環填料

金屬共軛環填料的特點有：
①在塔內堆放時發生沿軸向重疊套合現象；
②其內肋結構呈共軛形狀，在塔內時很均勻，故使液體在填料表面上的分布也均勻；
③相鄰填料的內肋與表面接觸的點數多，可以加劇液體的聚散和表面更新；
這些特點使共軛環對流體的阻力小，而提供氣，液相接觸的表面大，從而已改善了填料的流體力學和傳質性能。所以共軛環填料是一種通量大、壓降低、傳質效率高、操作彈性大的填料。

金屬共軛環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 Kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 16	16230.4	211250	313	340	0.96	354
Φ 25	25250.5	75001	185	311.7	0.95	216
Φ 38	38380.7	19500	116	269	0.96	131
Φ 50	50500.8	9772	86	268	0.96	97
Φ 76	76761	3980	81	246	0.95	94.5

五、金屬拉西環填料

金屬拉西環填料是早開發的一種散堆填料。形狀簡單，它是高與直徑相等的圓環。大尺寸的拉西環（100mm以上）一般采用整砌方式規則填充，75mm以下的拉西環多采用亂堆方式裝填。
拉西環是在1914年被F.Rasching開發出來的。它是早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單，高度與直徑的尺寸相等。大尺寸的拉西環（100MM以上）一般采用整砌方式規則填充，而75MM尺寸以下的拉西環一般采用亂堆方式裝填。金屬拉西環被廣泛應用于很多領域，但是它的應用得主要的領域是作為催化劑支撐。
　　金屬拉西環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。　

金屬拉西環填料幾何特性數據

型號	堆比重 (kg/m³)	堆積個數 （個/m³）	比表面積 (m²/m³)	空隙率 (%)
Φ 15150.3	379	230 000	350	95
Φ 15150.5	598	230 000	350	92
Φ 25250.5	400	50 000	220	95
Φ 25250.8	598	50 000	220	92
Φ 35350.8	430	19 000	150	93
Φ 50500.8	321	6500	110	95
Φ 80801.2	300	1600	65	96
